Conhecendo a tela

Um passeio rápido pela interface, para você saber onde fica cada coisa antes de montar o primeiro modelo. Se preferir aprender fazendo, pule direto para Seu primeiro modelo e volte aqui quando precisar.

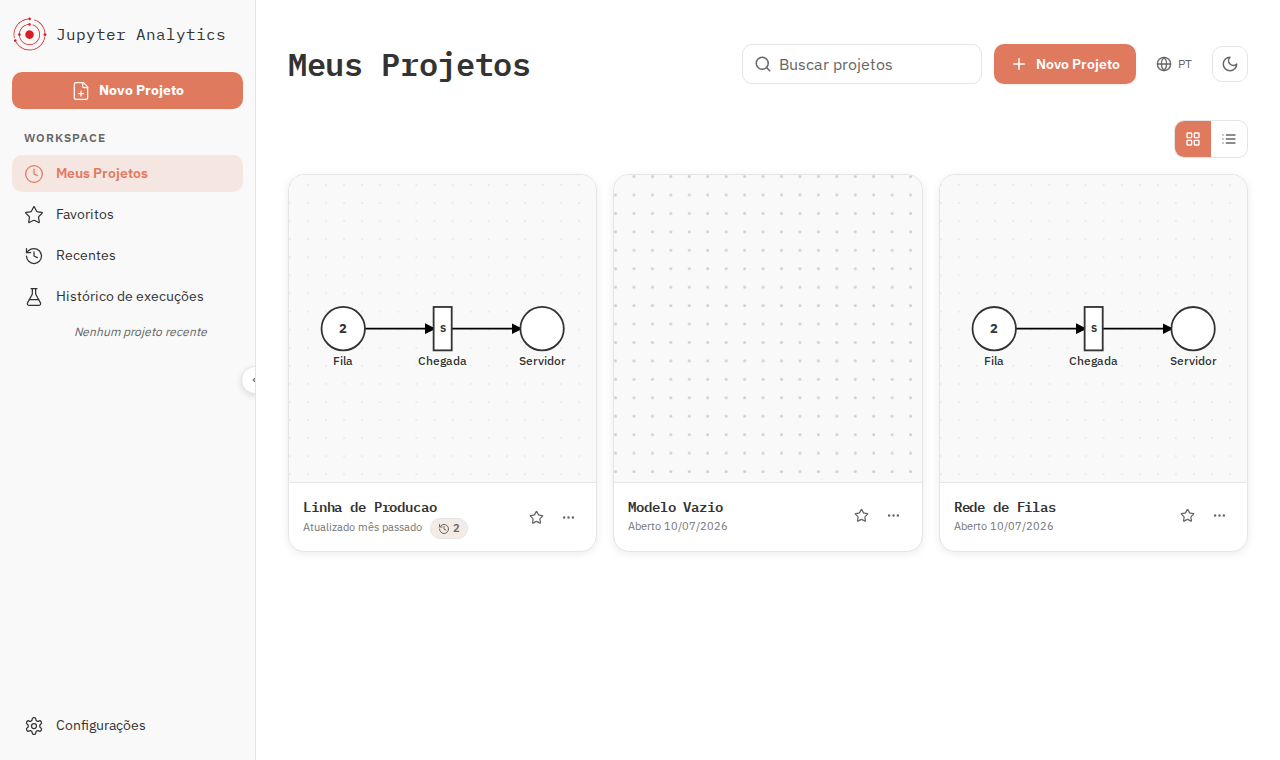

A tela inicial

É o que aparece ao abrir http://localhost:5173. Ela lista os seus projetos — cada modelo que você criar vira um cartão aqui.

O botão Novo Projeto cria um modelo em branco e já abre o editor. À esquerda ficam os atalhos: Meus Projetos, Favoritos, Recentes, Histórico de execuções e, no rodapé, Configurações — onde se troca idioma e tema.

Para abrir um projeto existente, clique no cartão dele.

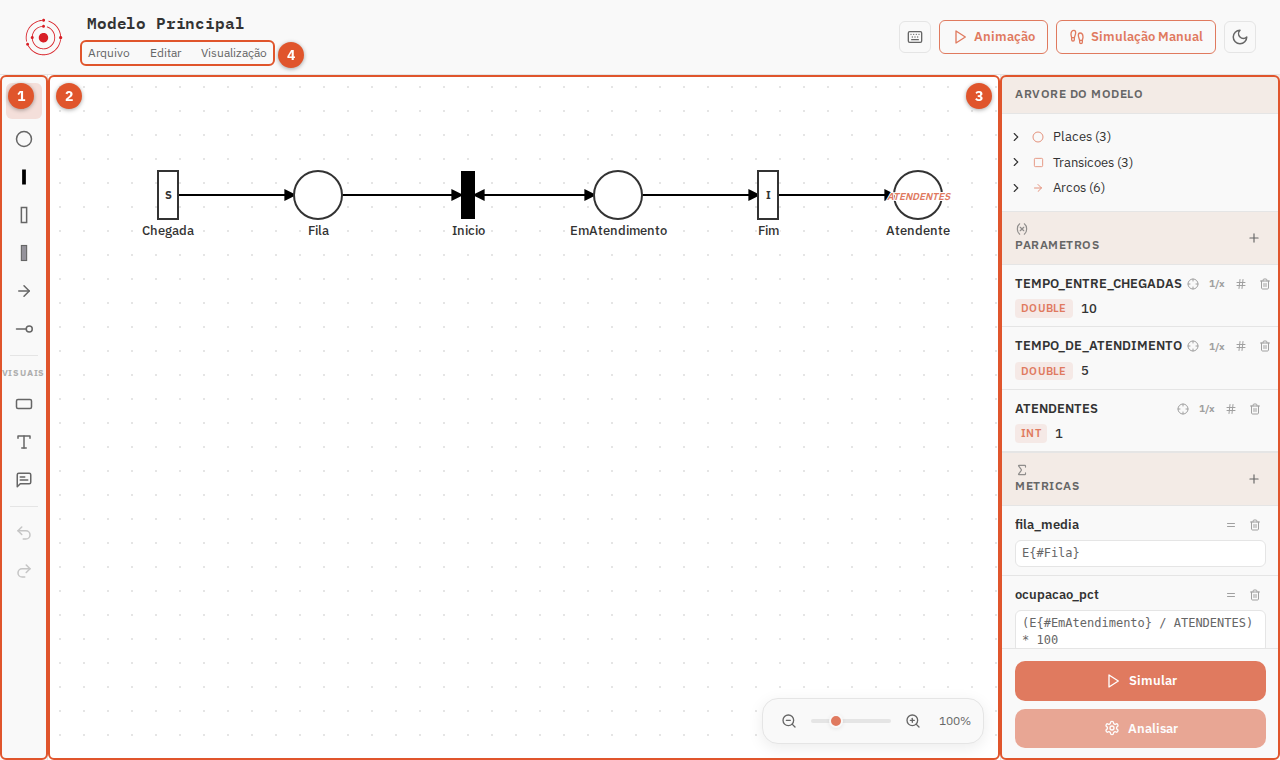

O editor

É onde você passa a maior parte do tempo: desenha o modelo, declara o que medir e dispara a execução.

1 · Barra de ferramentas. Escolhe o que o clique no quadro faz. De cima para baixo: Selecionar, Lugar, e três tipos de transição — Imediata, Exponencial e Determinística —, depois Arco e Arco Inibidor. O ícone de cada transição é o mesmo desenho que ela terá no quadro, então dá para reconhecer o tipo olhando a rede. Abaixo, em Visuais, ficam retângulo, texto e comentário — decoração para organizar o desenho, sem efeito no cálculo. No rodapé, desfazer e refazer.

Passando o mouse sobre um botão você vê o nome e o atalho de teclado dele.

2 · Quadro. O desenho do modelo. Arraste elementos para posicionar, e navegue assim:

Para	No touchpad	No mouse
arrastar o quadro	dois dedos	roda (Shift para o lado)
dar zoom	pinça	Ctrl + roda
voltar ao modelo	Ctrl+0 — 100% e recentraliza	idem

O controle no canto inferior direito também ajusta o zoom.

3 · Painel do modelo. Tudo que o desenho não mostra: a árvore do modelo (lugares, transições e arcos), os parâmetros e as métricas. É também onde ficam os botões Simular e Analisar. Clicando num elemento do quadro, este painel passa a mostrar as propriedades dele — nome, tempo, distribuição, cor.

4 · Menus. Arquivo, Editar e Visualização.

O painel do modelo, de perto

• Árvore do modelo — a contagem de lugares, transições e arcos. Serve para conferir se o modelo tem o que você espera.
• Unidade de tempo — em que unidade estão todos os tempos do modelo. Escolhida uma vez, aparece em cada campo de tempo e nos eixos dos gráficos. Veja Quanto tempo leva.
• Parâmetros — os números do modelo, cada um com nome, tipo e valor. O + cria um novo. Nos botões de cada parâmetro: destacar onde ele é usado, # para editar e a lixeira para remover.
• Métricas — o que você quer medir, cada uma com uma expressão. O + cria uma nova.
• Simular abre a configuração e roda. Analisar vai para a tela de resultados.

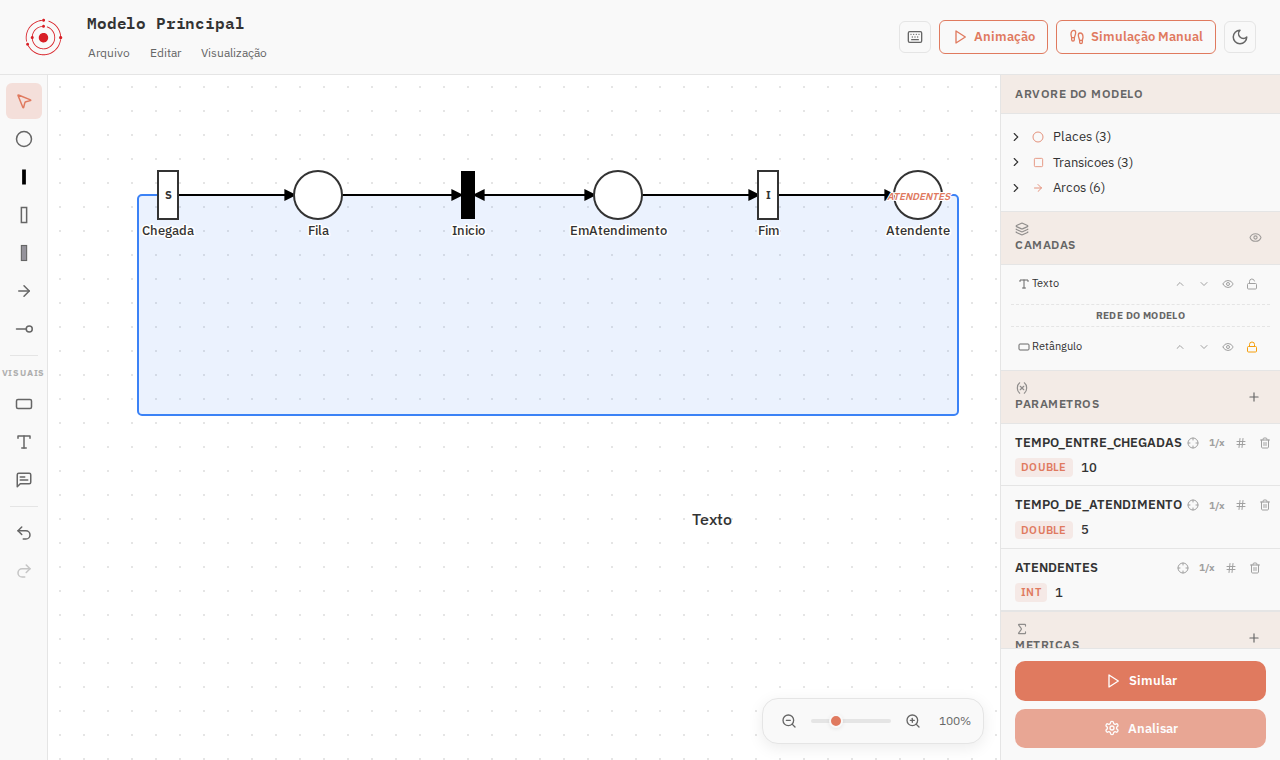

As camadas

Retângulos, textos e comentários servem para anotar o modelo, e não entram em conta nenhuma — a análise nunca os enxerga. A seção Camadas aparece assim que existe algum, e mostra a pilha de desenho de cima para baixo, com a rede no meio:

O que está acima da linha Rede do modelo é desenhado sobre a rede — uma legenda, uma chamada. O que está abaixo fica atrás dela, que é onde ficam os quadros de agrupamento. As setas sobem e descem cada decoração na pilha; ao cruzar a linha, ela troca de lado.

Cada linha ainda traz:

• olho — esconde aquela decoração. Ela continua no modelo, só não é desenhada (nem sai no PNG/PDF).
• cadeado — trava: continua visível, mas o mouse a atravessa. É o que se quer num quadro de fundo, para poder desenhar e laçar por cima dele sem esbarrar.

Clicar no nome seleciona a decoração no quadro. O olho do cabeçalho é o interruptor geral, o mesmo de Visualização → Elementos visuais (Ctrl+Shift+V): esconde tudo de uma vez enquanto você modela, e devolve depois.

As mesmas ações estão no botão direito sobre a decoração, e com ela selecionada aparecem também no painel de propriedades. Pelo teclado, Ctrl+] sobe e Ctrl+[ desce na pilha.

Quadros de agrupamento não atrapalham

Dentro de um retângulo o quadro continua livre: dá para criar elementos, arrastar e laçar normalmente. A regra dos gestos é a dos editores de desenho:

• clique no meio dele — seleciona o retângulo;
• arrastar no meio, com ele não selecionado — laço de seleção;
• arrastar depois de selecionado, ou pela borda a qualquer momento — move o retângulo.

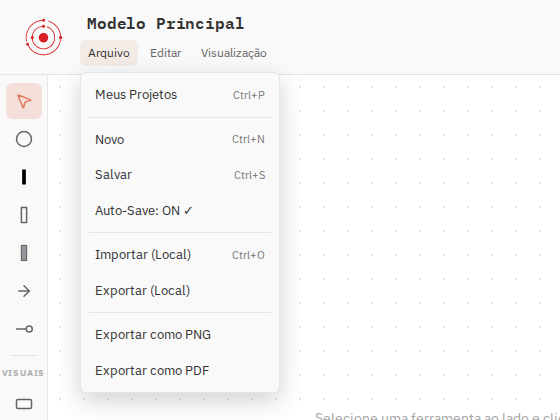

O menu Arquivo

Vale conhecer três itens:

• Salvar e Salvamento automático — com o automático ligado, você não precisa lembrar de salvar.
• Importar (Local) — carrega um modelo .json, como os exemplos desta wiki. É o caminho mais rápido para começar de um modelo pronto.
• Exportar (Local) — salva o modelo em .json, para versionar, mandar para alguém ou guardar junto de um artigo.

Mais abaixo, Exportar PNG e Exportar PDF salvam o desenho do modelo como figura — útil para colocar a rede num documento.

A tela de análise

Aparece ao clicar em Analisar, ou logo depois de uma simulação. São três abas.

• Resultados — os números da última execução: o gráfico, os valores finais de cada métrica e a margem de erro. Os botões coloridos acima do gráfico trocam a métrica desenhada.
• Cenários — varia parâmetros automaticamente e compara. É a aba que responde "e se…". Veja Comparar cenários.
• Histórico — as execuções salvas do projeto, com o modelo e a configuração de cada uma.

O botão Simular no topo re-executa sem voltar para o editor, e a engrenagem ao lado abre a configuração da execução.

Onde fica cada coisa

Você quer…	Vá em
criar um modelo	tela inicial → Novo Projeto
abrir um modelo pronto	editor → Arquivo → Importar (Local)
desenhar um lugar ou transição	barra de ferramentas à esquerda
dar nome e tempo a uma transição	clique nela → painel da direita
declarar um número reutilizável	painel da direita → Parâmetros → +
dizer o que medir	painel da direita → Métricas → +
escolher tipo e tempo de simulação	Simular → modal de configuração
ver os resultados	Analisar → aba Resultados
comparar cenários	Analisar → aba Cenários
esconder as anotações do quadro	Visualização → Elementos visuais (Ctrl+Shift+V)
travar um quadro de agrupamento	painel da direita → Camadas → cadeado
pôr uma legenda sobre a rede	painel da direita → Camadas → seta para cima
trocar idioma ou tema	tela inicial → Configurações

Próximo passo

Agora que você sabe onde as coisas ficam: Seu primeiro modelo.
